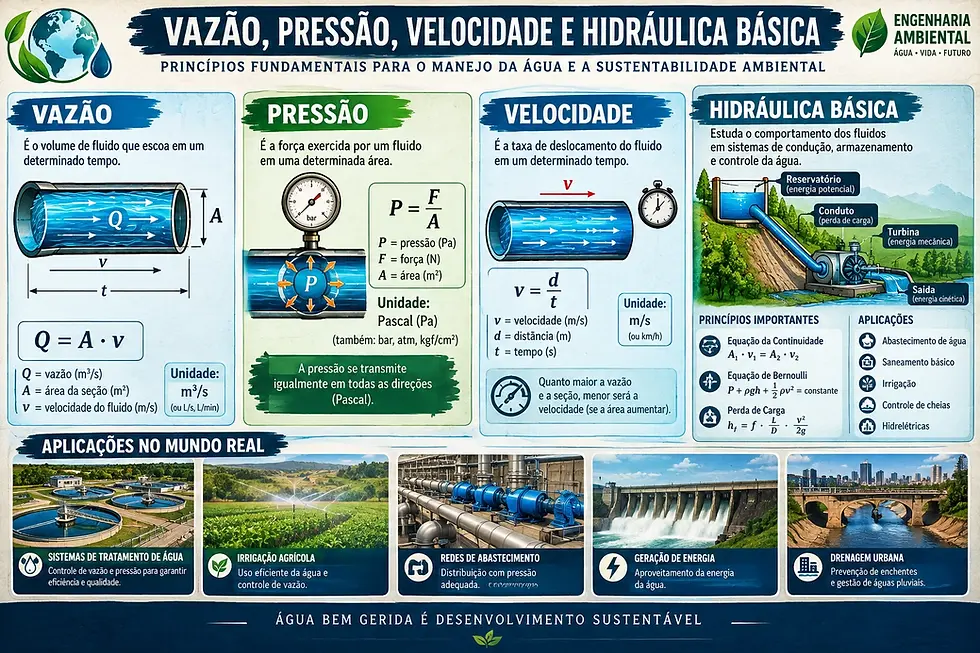

Vazão, pressão, velocidade e hidráulica básica
Depois de estudar unidades, conversões, balanço de massa e energia, chegou o momento de utilizar essas grandezas para compreender como os fluidos se movimentam.
Na Engenharia Ambiental, essa compreensão é essencial porque a água participa de praticamente todos os sistemas relacionados ao abastecimento, drenagem, tratamento, disposição de efluentes e gerenciamento dos recursos hídricos.
Nesta aula, vamos estudar quatro conceitos que estão diretamente relacionados: vazão, pressão, velocidade e hidráulica básica. A proposta é entender não apenas as fórmulas, mas também o significado físico de cada grandeza e como elas se relacionam quando analisamos o movimento da água em tubulações, canais, reservatórios e outros sistemas.
O que é vazão?
A vazão representa a quantidade de fluido que atravessa determinada seção ou ponto de um sistema durante um intervalo de tempo. Em outras palavras, ela permite saber quanto de água está passando por uma determinada região a cada unidade de tempo.
A relação mais simples para calcular a vazão volumétrica é:
Q = V / t
Nesse caso, Q representa a vazão, V corresponde ao volume de fluido e t representa o tempo utilizado na medição. No Sistema Internacional, a vazão volumétrica pode ser expressa em metros cúbicos por segundo (m³/s), mas também são muito utilizadas unidades como litros por segundo (L/s) e metros cúbicos por hora (m³/h).
Considere, por exemplo, um sistema que transporta 600 litros de água durante 60 segundos. A vazão média será:
Q = 600 / 60
Q = 10 L/s
Isso significa que, naquele intervalo considerado, passaram em média 10 litros de água por segundo.
A vazão é uma grandeza fundamental porque permite transformar uma simples quantidade de água em uma informação relacionada ao tempo. Saber que um reservatório possui determinada quantidade de água é diferente de saber quanto está entrando ou saindo dele a cada segundo, minuto ou hora.
Como a vazão se relaciona com a velocidade?
A vazão está diretamente relacionada à velocidade com que o fluido se desloca e à área disponível para sua passagem. Quando conhecemos a área da seção transversal de uma tubulação ou canal e a velocidade média do escoamento, podemos determinar a vazão pela relação:
Q = A × v
Nessa expressão, Q é a vazão, A é a área da seção transversal e v é a velocidade média do fluido.
Essa relação permite compreender uma situação muito comum. Imagine duas tubulações pelas quais passa a mesma quantidade de água por segundo. Se uma delas possuir uma área interna menor, a água precisará apresentar uma velocidade média maior para transportar a mesma vazão.
Por outro lado, quando a seção disponível para a passagem do fluido aumenta, a mesma quantidade de água pode ser transportada com uma velocidade média menor.
Esse comportamento é importante no dimensionamento de tubulações e canais, pois o tamanho da seção de passagem interfere diretamente nas condições do escoamento.
Também é possível determinar a velocidade quando conhecemos a vazão e a área:
v = Q / A
Por isso, vazão, área e velocidade não devem ser estudadas como grandezas independentes. Elas fazem parte de uma mesma relação física que será utilizada diversas vezes ao longo do curso.
O que é pressão?
A pressão está relacionada à força distribuída sobre determinada área. De maneira simplificada, podemos expressá-la pela relação:
P = F / A
Nesse caso, P representa a pressão, F é a força aplicada e A corresponde à área sobre a qual essa força está distribuída.
No Sistema Internacional, a unidade de pressão é o pascal (Pa), equivalente a um newton por metro quadrado (N/m²). Entretanto, em sistemas hidráulicos também podem aparecer outras unidades, como bar, atmosfera e metros de coluna de água.
Nos fluidos, a pressão possui grande importância porque pode estar relacionada ao peso do próprio líquido, à ação de bombas, à diferença de altura entre pontos e às características do sistema de transporte.
Em um reservatório aberto, por exemplo, a água exerce pressão sobre as paredes e sobre o fundo devido ao seu próprio peso. Quanto maior for a profundidade, maior tende a ser a pressão exercida pelo líquido, considerando as demais condições constantes.
Em termos de pressão hidrostática, essa relação pode ser representada por:
P = ρgh
Nessa expressão, ρ representa a massa específica do fluido, g é a aceleração da gravidade e h corresponde à altura ou profundidade considerada.
Esse conceito é importante para compreender por que a posição de um ponto dentro de um reservatório influencia a pressão exercida pela água.
Pressão, altura e movimento da água
A diferença de pressão pode contribuir para o deslocamento de um fluido. Em um sistema hidráulico, a água tende a se movimentar quando existem condições que produzem uma diferença de energia capaz de promover o escoamento.
A altura também participa desse processo. Uma quantidade de água localizada em uma região elevada possui energia potencial gravitacional que pode ser convertida em movimento quando o fluido começa a descer.
É por isso que a posição dos reservatórios possui grande importância em sistemas de abastecimento. Um reservatório instalado em determinada elevação pode utilizar a diferença de altura para favorecer o transporte da água até regiões mais baixas.
Quando essa condição natural não é suficiente, podem ser utilizadas bombas para fornecer energia ao fluido e aumentar sua pressão ou promover seu deslocamento.
Entretanto, nem toda a energia fornecida ao sistema permanece disponível para produzir movimento. Durante o escoamento existem perdas associadas ao atrito com as paredes das tubulações, mudanças de direção, conexões, válvulas e outros elementos.
Assim, estudar hidráulica também significa compreender que o movimento da água envolve transformações e perdas de energia.
O que é hidráulica básica?
A hidráulica é a área que estuda o comportamento dos líquidos em repouso ou em movimento e as aplicações desse conhecimento em sistemas de transporte, armazenamento e controle de fluidos.
Na Engenharia Ambiental, seus conceitos aparecem em diversas situações. Sistemas de abastecimento precisam transportar água desde a captação até os pontos de consumo. Estações de tratamento precisam conduzir água entre diferentes etapas. Redes coletoras transportam esgoto. Sistemas de drenagem conduzem águas de chuva. Canais e estruturas hidráulicas também dependem do comportamento do escoamento.
Em todos esses casos, é necessário compreender grandezas como vazão, pressão, velocidade, área, altura e perda de energia.
Um dos princípios mais importantes é a conservação da massa. Em um escoamento estável, quando não existem entradas ou saídas intermediárias, a quantidade de fluido que atravessa diferentes seções do sistema precisa ser compatível. Em uma tubulação, isso está relacionado à continuidade da vazão.
Podemos representar essa ideia pela relação:
Q₁ = Q₂
Quando a vazão permanece constante, uma redução da área de passagem provoca aumento da velocidade média, enquanto um aumento da área pode resultar em redução dessa velocidade.
Esse princípio ajuda a compreender o comportamento da água quando passa por diferentes diâmetros de tubulação ou por seções com dimensões variadas.
A hidráulica também considera a transformação de energia no escoamento. A energia associada à pressão, à velocidade e à posição do fluido pode ser analisada conjuntamente, enquanto parte dela pode ser dissipada devido às perdas existentes no sistema.
Por isso, uma análise hidráulica não consiste apenas em descobrir quanta água está passando. É necessário compreender também em que condições ela se movimenta, qual pressão está disponível, qual velocidade está sendo desenvolvida e quais perdas ocorrem durante o percurso.
Aplicações ambientais da vazão, pressão e velocidade
Esses conceitos começam a ganhar importância prática quando analisamos situações ambientais reais.
Em uma estação de tratamento de água, por exemplo, a vazão determina a quantidade de água que entra no processo em determinado intervalo de tempo. Esse valor influencia o funcionamento das diferentes etapas e os cálculos relacionados ao tratamento.
Em uma estação de tratamento de esgoto, a vazão do afluente é igualmente importante. Ela pode variar ao longo do dia e interfere na quantidade de matéria e contaminantes que chega ao sistema. Quando relacionada à concentração de uma substância, a vazão permite calcular a carga transportada.
Essa relação retoma diretamente o balanço de massa estudado na aula anterior:
Carga = vazão × concentração
Imagine um efluente com concentração de determinada substância igual a 20 mg/L e vazão de 100 L/s. A concentração informa quanto da substância existe em cada litro, enquanto a vazão informa quantos litros passam por segundo. Ao combinar essas duas informações, conseguimos determinar a quantidade da substância transportada por unidade de tempo.
Em sistemas de abastecimento, a pressão e a velocidade também precisam ser consideradas. Uma pressão insuficiente pode dificultar o fornecimento de água em determinados pontos, enquanto condições inadequadas de velocidade podem provocar problemas no funcionamento do sistema.
Nos sistemas de drenagem urbana, a vazão assume importância ainda maior durante eventos de chuva. A quantidade de água que escoa por determinado local pode variar conforme a intensidade da precipitação, as características do terreno, o grau de impermeabilização e outros fatores.
Dessa maneira, as grandezas estudadas nesta aula formam uma ponte entre os cálculos básicos do curso e problemas ambientais cada vez mais complexos.
Conclusão
Vazão, pressão e velocidade são grandezas fundamentais para compreender o comportamento dos fluidos e possuem aplicações diretas na Engenharia Ambiental. A vazão permite determinar quanto fluido passa por determinado ponto ao longo do tempo, enquanto a velocidade descreve o movimento do escoamento e a pressão está relacionada às forças exercidas pelo fluido e às condições que influenciam seu deslocamento.
A relação entre essas grandezas permite analisar tubulações, reservatórios, canais, redes de abastecimento, sistemas de tratamento, drenagem e diversas outras estruturas utilizadas no setor ambiental. Ao mesmo tempo, os conceitos retomam conhecimentos apresentados anteriormente, especialmente unidades, conversões e balanço de massa.
A partir daqui, o estudante começa a ter condições de transformar informações sobre água e outros fluidos em cálculos que representam situações reais. Esse conhecimento será importante para a próxima etapa do curso, na qual a análise quantitativa será ampliada para a interpretação de dados, incertezas e resultados ambientais.
